Регуляторы температуры типа РТС-ДО(ДЗ) предназначены для автоматического поддержания заданной температуры регулируемой среды путём изменения расхода жидких газо- и парообразных сред, неагрессивных к материалам регулятора в условиях эксплуатации, установленных ГОСТ 12997 для группы С4. Корпусные детали регулятора изготавливаются из: чугуна СЧ 20, стали 20Л (25Л, 30Л, 35Л, 40Л, 45Л), нержавеющей стали 12Х18Н10Т. Выпускаются по СНИЦ.423117.031ТУ. Присоединительные размеры фланцев по ГОСТ 12815-80.

Варианты исполнения регуляторов температуры: РТС-ДО- с двухходовым нормально открытым регулирующим органом (клапан закрывается при повышении температуры); РТС-ДЗ- с двухходовым нормально закрытым регулирующим органом (клапан открывается при повышении температуры).

Регуляторы предназначаются для нагревательных и охладительных систем индустриальных, коммунальных и бытовых установок, например: для систем центрального отопления, вентиляции и кондиционирования, охладителей двигателей, теплообменников, бойлеров и других объектов в соответствии с их технической характеристикой.

Также по спец. заказу прибор может комплектоваться фильтром соответствующего диаметра, ответными стальными приварными фланцами.

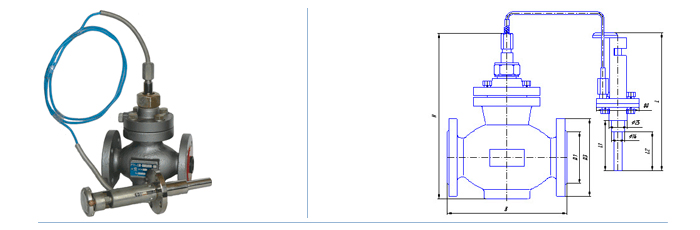

Регулятор температуры дистанционный РТС-ДО(ДЗ)

Диаметры условного прохода DN, мм	15	20	25	32	40	50	65	80	100	125	150
Пределы настройки регулируемой температуры, °С	0-100; 100-200
Условная пропускная способность, КN, м³/ч	2,5	4	6,3	10	16	25	40	63	100	160	250
Длина дистанционной связи, м	1,6; 2,5; 4,0; 6,0; 10,0
Условное давление PN, МПа	1,6						1,0
Минимальный перепад давления на клапане PN, МПа	0,1
Зона пропорциональности, °C, не более	6
Зона нечувствительности, °C, не более	1
Постоянная времени, с, не более	60
Допустимая протечка в % от КN, не более	0,5
Температура регулирующей среды, °С	от 0 до + 225
Допустимая температурная перегрузка, в течение не более 20 мин.	100°С выше предела настройки

Пример записи при заказе регулятора температуры с сильфонным нормально закрытым регулирующим органом, диаметром условного прохода 40мм, пределами настройки (0-100)˚С и длиной соединительного капилляра 4м: «Регулятор температуры РТС-ДЗ-40-(0-100)-4 СНИЦ.423117.031ТУ». Для регуляторов с корпусными деталями из стали 20Л или 12Х18Н10Т необходимо указывать литеры «ст» или «нж» соответственно. Пример записи при заказе регулятора температуры с нормально открытым регулирующим органом, диаметром условного прохода 80мм, пределами настройки (100-200)˚С, длиной соединительного капилляра 6м, корпусом из стали 20Л: «Регулятор температуры РТС-ДО-80(100-200)-6-ст СНИЦ.423117.031ТУ».

Перед регулятором рекомендуется устанавливать фильтр сетчатый.

По желанию заказчика регулятор может быть укомплектован комплектом монтажных частей.
